特性 ? 具有高模塊化程度的電動缸 ? 滾珠絲杠或滾柱絲杠 ? 直連和并連減速箱 ? 標準接口 ? 高精密性和重復性 ? 品種齊全的附件 | 優勢 ? 適合有著不同動力和使用壽命需求的各類 附件 ? 甚至在極高作用力時可實現最佳使用壽命 ? 適合大多數的機械應用 ? 與交流電機和伺服電機匹配 ? 精確定位（取決于電機的反饋系統） ? 較高的電動缸安裝靈活性 |

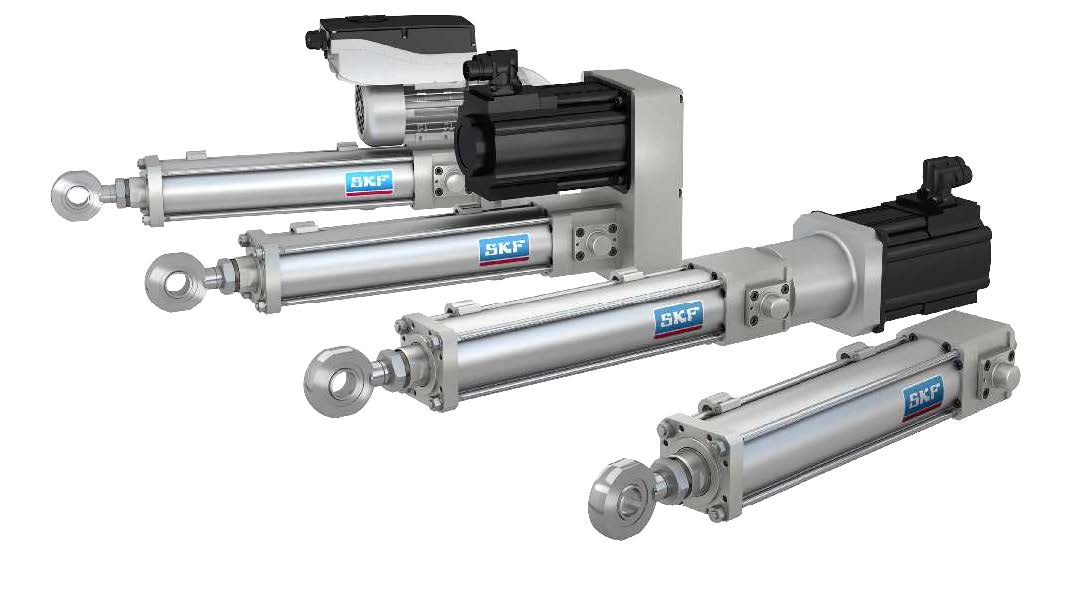

產品描述 SKF已開發出創新的模塊化電動缸平臺，可滿足自動化和重型機械行業的大多數應用需求，主要用于替代液壓解決方案。在新設計中，SKF向前邁出了決定性的一步，而不是將選擇僅限于“線性單元-減速箱-電機”模塊。模塊化已擴展到基礎部件級別。在各模塊內，客戶可選擇內置部件用于構建標準的定制化解決方案。這種概念能夠為幾乎每種應用找到最佳解決方案，并保持功 率范圍和提供最佳性能/成本比。為方便客戶確定自己的電動缸，SKF已在SKF.com上發布在線配置器，您可以借其配置最佳的 | CASM-100電動缸，僅需幾步即可完成操作。由于電動缸配有標 準組件，任何客戶自定義的配置都不會影響交付周期。 為滿足任何的空間和性能需求，SKF提供直連和并連減速箱及 交流和伺服電機。所有電機均配有特定安裝座，不論選擇何種電 機類型，都能保持機械接口相同。 客戶還可利用這種標準接口連接自己的首選電機。這種可能性 縮短了應用的調試時間，因為客戶已經對他們的特定電機和驅動 器了如指掌。 |
1，具有低軸向間隙和低摩擦力的優質滾珠和滾柱絲杠
2，推管
3，刮板
4，硬質油封
5，密封圈
6，橡膠擋塊
7，可選接近傳感器磁環
8，帶導向環和防轉的螺母
9，補充潤滑孔
10，優質軸承
11，徑向軸密封圈
12，減速箱
13，電機連接板及電機
14，適用于高氣流量的粉末冶金過濾器
技術參數
名稱 | 符號 | 單位 | CASM-100-BA | CASM-100-BB | CASM-100-BC | CASM-100-RA |
性能參數 | ||||||
最大動態軸向力 | Fmax | kN | 23 | 48 | 60 | 82 |
最大靜態軸向力 | F0max | kN | 52 | 60 | 60 | 82 |
額定動載荷 | C | kN | 27.1 | 61.5 | 41.3 | 106 |
可達到的最大扭矩Fmax | Mmax | Nm | 43 | 90 | 225 | 163 |
最高線性速度 | vmax | mm/s | 260 | 210 | 750 | 890 |
最高轉速 | nmax | 1/min | 1560 | 1260 | 2250 | 5340 |
最大加速度 | amax | m/s2 | 6 | 6 | 12 | 12 |
占空比 | Dunit | % | 100 | 100 | 100 | 100 |
機械參數 | ||||||
絲杠類型 | - | - | 滾珠絲杠 | 滾珠絲杠 | 滾珠絲杠 | 滾柱絲杠 |
絲杠直徑 | dscrew | mm | 32 | 40 | 40 | 30 |
絲杠導程 | pscrew | mm | 10 | 10 | 20 | 10 |
導程精度 | - | - | G9 | G9 | G9 | G5 |
行程 | s | mm | 100…2000 | 100…2000 | 100…2000 | 100…2000 |
每側行程余量 | S0 | mm | 2 | 2 | 2 | 2 |
反向間隙 | sbacklash | mm | 0.07 | 0,07 | 0.07 | 0,07 |
效率 | ηlu | % | >85 | >85 | >85 | >80 |
